水力驅動自清洗過濾器
分享到：
長沙潤洲環保設備有限公司是一家水處理設備的生產制造和污水、廢水處理設計及設備制造于一體的專業化環保企業。電話：0731-89908858
- 全國咨詢熱線：
- 18974988658
詳情介紹:

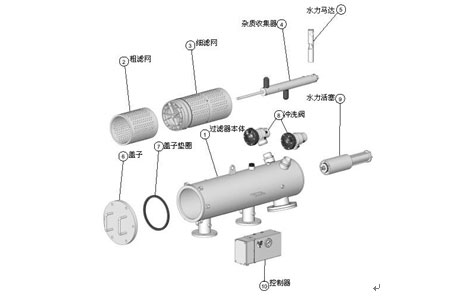

水力驅動自清洗過濾器由主管組件、端蓋組件、細濾芯組件、粗濾芯組件、吸污器組件、水力馬達、水力缸組件、排污閥、管路控制系統等主要零部件組成。水由入水 口進入過濾器，首先經過粗濾芯組件濾掉圈套顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。
技術參數
1、流量范圍：40~2400 m3/h
2、過濾精度：10~200 μ m
3、工作壓力：0.1~1.0 Mpa
4、壓力損失：≤0.016 Mpa
5、排污閥口徑： DN50 mm
6、排污時間：20~60 S
7、排污耗水量： ＜1%
8、適用溫度：≤65 ℃
9、電源： 直流 12V
10、控制界面： 旋鈕、開關
11、濾網類型： 金屬密紋編織網
尺寸示意圖
臥式尺寸表
技術參數
1、流量范圍：40~2400 m3/h
2、過濾精度：10~200 μ m
3、工作壓力：0.1~1.0 Mpa
4、壓力損失：≤0.016 Mpa
5、排污閥口徑： DN50 mm
6、排污時間：20~60 S
7、排污耗水量： ＜1%
8、適用溫度：≤65 ℃
9、電源： 直流 12V
10、控制界面： 旋鈕、開關
11、濾網類型： 金屬密紋編織網

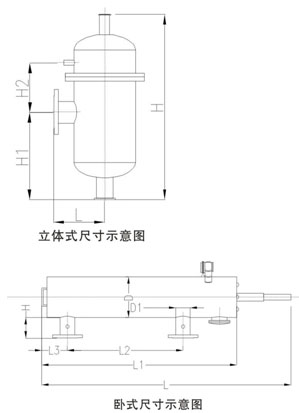

尺寸示意圖
立式(微型)尺寸表
| 型號 | 管徑mm | Hmm | Lmm | H1mm | H2mm |
| RZS-15-L | 50 | 640 | 267 | 270 | 120 |
| RZS-35-L | 80 | 840 | 260 | 426 | 166 |
| RZS-60-L | 100 | 840 | 260 | 426 | 166 |
臥式尺寸表
| 型號 | 管徑mm | Dmm | D1mm | Hmm | Lmm | L1mm | L2mm | L3mm |
| RZS-40-W | 80 | 300 | 76 | 150 | 1840 | 1440 | 654 | 150 |
| RZS-80-W | 100 | 300 | 108 | 150 | 1840 | 1440 | 654 | 150 |
| RZS-150-W | 150 | 350 | 159 | 150 | 2410 | 2010 | 1000 | 240 |
| RZS-300-W | 200 | 350 | 219 | 150 | 2410 | 2010 | 1000 | 240 |
| RZS-400-W | 250 | 400 | 245 | 150 | 2490 | 2090 | 1045 | 275 |
| RZS-600-W | 300 | 508 | 325 | 150 | 2490 | 2090 | 1045 | 275 |
| RZS-800-W | 350 | 508 | 377 | 150 | 2860 | 2460 | 1263 | 360 |
| RZS-1000-W | 400 | 550 | 426 | 150 | 2860 | 2490 | 1278 | 375 |
型號說明：RZS(型號代稱)-40（流量t/h）-W(臥式)/L（立式）
